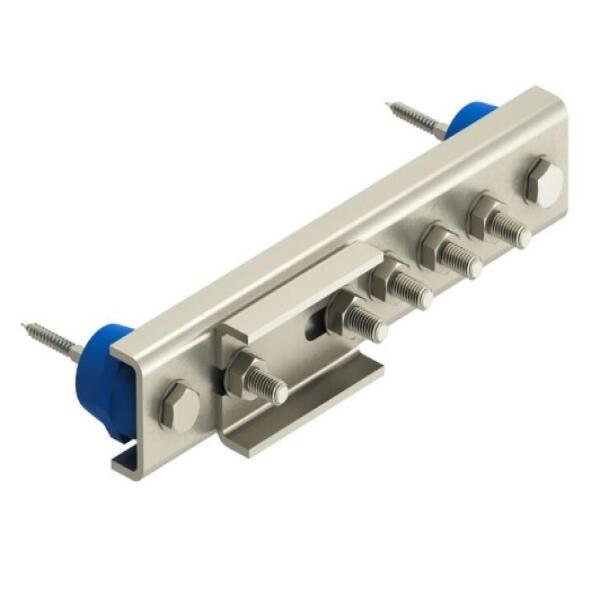

Thanh cái nối đẳng thế EX PAS 10
1. Giới thiệu
- EX PAS 10 là thanh cái nối đẳng thế (Equipotential Busbar) do OBO Bettermann – Đức sản xuất, chuyên dụng cho khu vực nguy hiểm có nguy cơ nổ (Ex zone 1/21 và 2/22).
- Thiết bị được thiết kế đảm bảo liên kết đẳng thế an toàn, không phát sinh tia lửa (ignition spark-free) cho hệ thống chống sét và tiếp địa trong môi trường dễ cháy nổ. Với khả năng chịu sét 100 kA (Class H) theo IEC/EN 62561-1 và vật liệu thép không gỉ V2A, EX PAS 10 là giải pháp bền bỉ cho các công trình công nghiệp nặng.
2. Đặc điểm nổi bật
- Thanh cái nối đẳng thế EX, dùng trong Ex zones 1/21 và 2/22.
- Thiết kế spark-free: an toàn, không tạo tia lửa điện.
- Chịu được dòng sét 100 kA (Class H) theo IEC/EN 62561-1.
- Có 10 điểm đấu nối M10 cho cáp, dây tiếp địa.
- Vật liệu thép không gỉ V2A, chống ăn mòn cao, tuổi thọ lâu dài.
- Chân đỡ halogen-free, chống tia UV, phù hợp cả ngoài trời.
- Kích thước: 441 × 54 × 4 mm, chắc chắn, dễ lắp đặt.
- Có lò xo hãm chống tự lỏng theo VDE 0185-305-3.
- Dùng cho tủ điện, hộp nối, máng cáp hoặc lắp đặt ngoài trời.
3. Thông số kỹ thuật - Thanh cái nối đẳng thế EX PAS 10
Thông số | Giá trị |
|---|---|
| Mã hàng | 5015270 |
| Loại thiết bị | Thanh cái nối đẳng thế Ex |
| Số điểm đấu nối | 10 (M10) |
| Dòng chịu sét | Class H – 100 kA |
| Kích thước | 441 × 54 × 4 mm |
| Vật liệu thanh dẫn | Thép không gỉ V2A |
| Vật liệu chân đỡ | Halogen-free, chống tia UV |
| Cấu trúc | Cố định (fixed structure) |
| Tiêu chuẩn | DIN VDE 0100-410/-540, IEC/EN 60079-14, IEC 62305, IEC/EN 62561-1 |
| Trọng lượng | 214 g / cái (≈ 21,4 kg/100 pcs) |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Liên kết đẳng thế trong hệ thống chống sét , tiếp địa tại khu vực Ex.
- Ứng dụng trong nhà máy lọc dầu, hóa chất, khí hóa lỏng, năng lượng.
- Lắp đặt trong tủ điện, hộp nối, máng cáp hoặc ngoài trời.
- Đảm bảo an toàn cho hệ thống điện, đường ống và thiết bị Ex zone.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp trọn gói giải pháp chống sét với phụ kiện OBO:
- Tư vấn thiết kế hệ thống nối đẳng thế chống sét cho khu vực Ex.
- Đề xuất giải pháp chi phí tối ưu, an toàn cho công trình dầu khí, hóa chất.
- Thi công lắp đặt busbar chuẩn IEC/EN, chống phát tia lửa.
- Cung cấp đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
