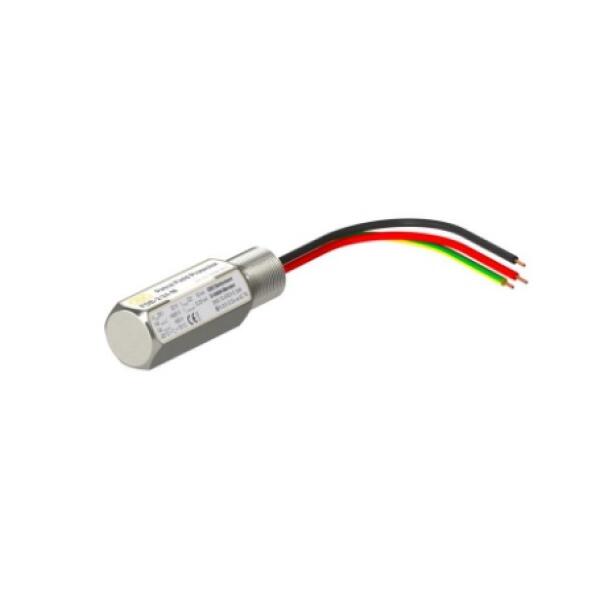

Thiết bị chống sét tín hiệu FDB-2 24-M
1. Giới thiệu
- FDB-2 24-M là thiết bị chống sét tín hiệu (Field Device Protector) do OBO Bettermann – Đức sản xuất, chuyên dụng bảo vệ các cảm biến đo lường và hệ thống bus intrinsically safe (Ex i) trong môi trường có nguy cơ cháy nổ (Ex zone 1/21 và 2/22).
- Sản phẩm có thiết kế 2 cực – 24 V DC, kết nối ren metric M20 x 1.5, vỏ thép không gỉ V2A với công nghệ đúc kín chịu áp lực, đạt chứng nhận ATEX II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb. Thiết bị đảm bảo an toàn cao cho hệ thống đo lường trong ngành dầu khí, hóa chất, khi chịu tác động của xung sét và nhiễu điện từ.
2. Đặc điểm nổi bật
- Dùng cho mạch đo lường intrinsically safe 24 V DC, 2 cực.
- Chịu dòng xung 10 kA (8/20µs).
- Điện áp làm việc liên tục (Uc): 32 V DC, 22 V AC.
- Điện dung dây-dây < 17 pF, dây-đất < 26 pF → suy hao tín hiệu cực thấp.
- Mức bảo vệ: dây-dây < 80 V, dây-đất < 800 V.
- Chứng nhận ATEX II 2(1) G Ex ia IIC T4..T6 Gb cho khu vực Ex zone.
- Đạt chuẩn IEC 61643-21 – SPD tín hiệu Type 2+3 (Class II+III / C2+C1).
- Thiết kế ren M20 x 1.5, dễ lắp vào vỏ thiết bị hiện trường.
- Vỏ thép không gỉ V2A, chống ăn mòn, đạt cấp bảo vệ IP65/67.
- Nhiệt độ làm việc: -20 °C … +70 °C.
3. Thông số kỹ thuật - Thiết bị chống sét tín hiệu FDB-2 24-M
Thông số | Giá trị |
|---|---|
| Mã hàng | 5098380 |
| Loại thiết bị | SPD tín hiệu Type 2+3 (Class II+III / C2+C1) |
| Số cực | 2 cực |
| Điện áp làm việc liên tục (Uc) | 32 V DC / 22 V AC |
| Dòng xung (Itotal – 8/20µs) | 10 kA |
| Điện dung dây-dây | < 17 pF |
| Điện dung dây-đất | < 26 pF |
| Mức bảo vệ dây-dây | < 80 V |
| Mức bảo vệ dây-đất | < 800 V |
| Chuẩn thử nghiệm | IEC 61643-21 |
| Kiểu lắp đặt | Ren M20 x 1.5, đấu nối bằng cáp 1.5 mm², dài 250 mm |
| Cấp bảo vệ | IP65/67 |
| Chứng nhận | ATEX II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb |
| Vật liệu vỏ | Thép không gỉ V2A |
| Nhiệt độ hoạt động | -20 °C … +70 °C |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ cảm biến lưu lượng, cảm biến nhiệt độ, thiết bị đo lường hiện trường.
- Hệ thống bus và mạch tín hiệu intrinsically safe Ex i trong môi trường dầu khí, hóa chất.
- Các khu vực nguy hiểm Ex zone 1/21, 2/22, nơi yêu cầu chống cháy nổ.
- Ứng dụng trong SCADA, DCS, hệ thống điều khiển công nghiệp.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp trọn gói giải pháp chống sét tín hiệu OBO:
- Tư vấn thiết kế hệ thống bảo vệ tín hiệu SCADA, sensor.
- Đề xuất giải pháp tối ưu chi phí cho nhà máy dầu khí, hóa chất.
- Thi công lắp đặt SPD tín hiệu chuẩn IEC/TCVN, an toàn Ex zone.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
