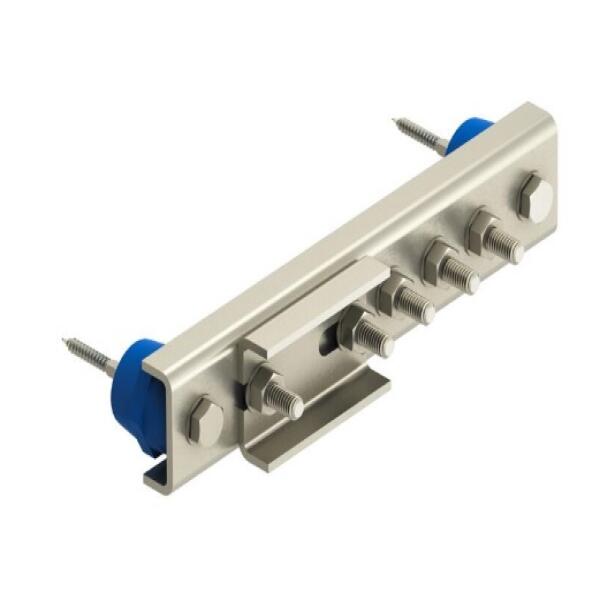

Thanh cái nối đẳng thế EX PAS 5
1. Giới thiệu
- EX PAS 5 là thanh cái nối đẳng thế (Equipotential Busbar) chuyên dụng cho khu vực nguy hiểm có nguy cơ nổ (Ex zone 1/21 và 2/22), do OBO Bettermann – Đức sản xuất.
- Sản phẩm được thiết kế để đảm bảo liên kết đẳng thế an toàn, không phát sinh tia lửa (ignition spark-free) cho hệ thống chống sét và điện trong môi trường dễ cháy nổ. EX PAS 5 đạt chuẩn DIN VDE 0100-410/-540, IEC/EN 60079-14, VDE 0185-305 (IEC 62305), đồng thời chịu được dòng sét 100 kA (Class H) theo IEC/EN 62561-1.
2. Đặc điểm nổi bật
- Thanh cái nối đẳng thế EX, dùng cho khu vực Ex zones 1/21 và 2/22.
- Thiết kế spark-free: không phát tia lửa khi vận hành.
- Chịu được dòng sét 100 kA (Class H) theo IEC/EN 62561-1.
- Có 5 điểm đấu nối M10 cho cáp và dây tiếp địa.
- Vật liệu thép không gỉ V2A, chống ăn mòn cao.
- Chân đỡ halogen-free, chống tia UV, phù hợp lắp ngoài trời.
- Kích thước: 279 × 54 × 4 mm, gọn và chắc chắn.
- Có lò xo hãm chống tự lỏng theo VDE 0185-305-3.
- Ứng dụng linh hoạt trong tủ điện, hộp nối, máng cáp.
3. Thông số kỹ thuật - Thanh cái nối đẳng thế EX PAS 5
Thông số | Giá trị |
|---|---|
| Mã hàng | 5015265 |
| Loại thiết bị | Thanh cái nối đẳng thế Ex |
| Dòng chịu sét | Class H – 100 kA |
| Số điểm đấu nối | 5 (M10) |
| Kích thước | 279 × 54 × 4 mm |
| Vật liệu thanh dẫn | Thép không gỉ V2A |
| Vật liệu chân đỡ | Halogen-free, chống tia UV |
| Cấu trúc | Cố định (fixed structure) |
| Tiêu chuẩn | DIN VDE 0100-410/-540, IEC/EN 60079-14, IEC 62305, IEC/EN 62561-1 |
| Trọng lượng | 152 g |
| Nhiệt độ hoạt động | Phù hợp môi trường Ex zone |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Liên kết đẳng thế cho hệ thống chống sét và tiếp địa trong khu vực Ex.
- Ứng dụng trong nhà máy lọc dầu, khí hóa lỏng, hóa chất, năng lượng.
- Lắp đặt trong tủ điện, hộp nối, máng cáp hoặc ngoài trời.
- Đảm bảo an toàn cho hệ thống điện, đường ống và thiết bị Ex zone.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp giải pháp chống sét trọn gói với phụ kiện OBO:
- Tư vấn thiết kế hệ thống nối đẳng thế chống sét trong môi trường Ex.
- Đề xuất giải pháp chi phí tối ưu, an toàn cho công trình dầu khí, hóa chất.
- Thi công lắp đặt busbar chuẩn IEC/EN, chống phát tia lửa.
- Cung cấp đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
