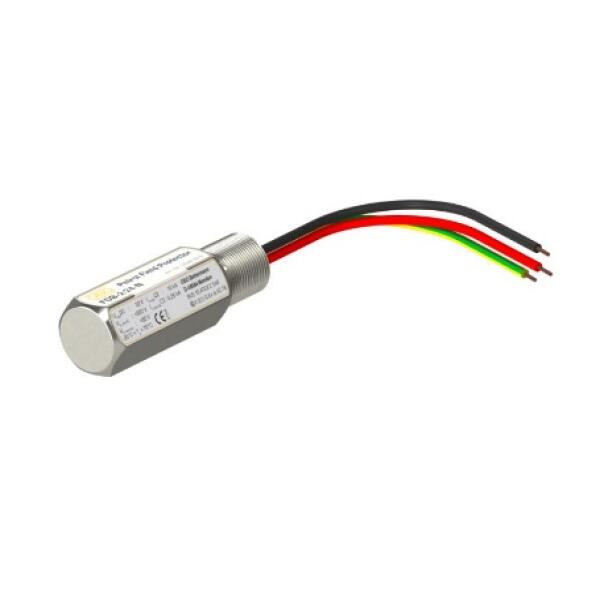

Thiết bị chống sét tín hiệu FDB-2 24-N
1. Giới thiệu
FDB-2 24-N là thiết bị chống sét tín hiệu (Field Device Protector) do OBO Bettermann – Đức sản xuất, chuyên bảo vệ cảm biến đo lường và hệ thống bus intrinsically safe (Ex i) trong môi trường nguy hiểm cháy nổ (Ex zone 1/21 và 2/22).
Sản phẩm thiết kế 2 cực – 24 V DC, kết nối ren NPT 1/2", vỏ thép không gỉ V2A với công nghệ đúc kín chịu áp lực. Thiết bị đạt chứng nhận ATEX II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb, phù hợp ứng dụng cho cảm biến lưu lượng, cảm biến nhiệt độ trong các nhà máy dầu khí, hóa chất.
2. Đặc điểm nổi bật
- Dùng cho mạch tín hiệu 24 V intrinsically safe, 2 cực.
- Chịu xung sét 10 kA (8/20µs).
- Điện áp làm việc liên tục (Uc): 32 V DC / 22 V AC.
- Điện dung dây-dây < 17 pF, dây-đất < 26 pF → không gây suy hao tín hiệu.
- Mức bảo vệ: dây-dây < 80 V, dây-đất < 800 V.
- Đạt chứng nhận ATEX II 2(1) G Ex ia IIC T4..T6 Gb.
- Tiêu chuẩn thử nghiệm: IEC 61643-21 – SPD tín hiệu Type 2+3 (Class II+III / C2+C1).
- Thiết kế ren NPT 1/2", đấu nối bằng cáp 1.5 mm² dài 250 mm.
- Vỏ thép không gỉ V2A, chống ăn mòn, cấp bảo vệ IP65/67.
- Nhiệt độ làm việc: -20 °C … +70 °C.
3. Thông số kỹ thuật - Thiết bị chống sét tín hiệu FDB-2 24-N
Thông số | Giá trị |
|---|---|
| Mã hàng | 5098390 |
| Loại thiết bị | SPD tín hiệu Type 2+3 (Class II+III / C2+C1) |
| Số cực | 2 cực |
| Điện áp làm việc liên tục (Uc) | 32 V DC / 22 V AC |
| Dòng xung tổng (Itotal – 8/20µs) | 10 kA |
| Điện dung dây-dây | < 17 pF |
| Điện dung dây-đất | < 26 pF |
| Mức bảo vệ dây-dây | < 80 V |
| Mức bảo vệ dây-đất | < 800 V |
| Chuẩn thử nghiệm | IEC 61643-21 |
| Kiểu lắp đặt | Ren NPT 1/2", cáp 1.5 mm² dài 250 mm |
| Cấp bảo vệ | IP65/67 |
| Chứng nhận | ATEX II 2(1) G Ex ia IIC T4..T6 Gb |
| Vật liệu vỏ | Thép không gỉ V2A |
| Nhiệt độ hoạt động | -20 °C … +70 °C |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ cảm biến đo lưu lượng, cảm biến nhiệt độ, thiết bị đo lường.
- Hệ thống bus intrinsically safe (Ex i) trong dầu khí, hóa chất.
- Các khu vực Ex zone 1/21, 2/22 yêu cầu an toàn chống cháy nổ.
- Ứng dụng trong SCADA, DCS, hệ thống điều khiển công nghiệp.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối và cung cấp giải pháp chống sét SPD tín hiệu OBO tại Việt Nam:
- Tư vấn thiết kế bảo vệ tín hiệu cho SCADA, sensor, bus Ex i.
- Đưa ra giải pháp chi phí tối ưu cho các nhà máy dầu khí, hóa chất.
- Thi công lắp đặt SPD tín hiệu chuẩn IEC/TCVN, đảm bảo an toàn Ex zone.
- Bàn giao CO, CQ, PL, INV và sơ đồ đấu nối đầy đủ.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
