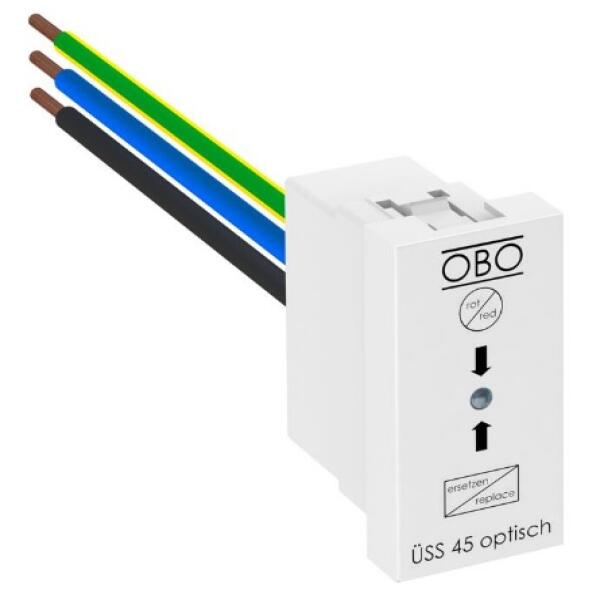

Thiết bị cắt sét ÜSS 45-O-RW
1. Giới thiệu
- ÜSS 45-O-RW là thiết bị chống sét lan truyền Type 3 do OBO Bettermann – Đức sản xuất, thuộc dòng Modul 45. Sản phẩm được thiết kế chuyên bảo vệ ổ cắm và phụ tải đầu cuối trong mạng điện 230V, đặc biệt trong hệ thống văn phòng, nhà ở, trung tâm thương mại.
- Thiết bị có cấu trúc nhỏ gọn, dễ lắp đặt trong ống dẫn Rapid 45, máng điện Modul 45, hệ thống âm sàn. Với khả năng chịu dòng xả định mức 2,5 kA và cực đại 5 kA (8/20µs), sản phẩm giúp đảm bảo an toàn cho thiết bị điện tử nhạy cảm khi có xung sét lan truyền.
2. Đặc điểm nổi bật
- Type 3 – Class III, bảo vệ thiết bị đầu cuối trong mạng 230V.
- Chuyên dụng cho ổ cắm Modul 45, máng điện văn phòng, hộp âm sàn.
- Dòng xả định mức (In) 2,5 kA, dòng cực đại (Imax) 5 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng nhanh <25 ns.
- Có hiển thị trạng thái bằng đèn quang học (optical display) khi SPD hỏng.
- Dòng tải định mức 16 A, đáp ứng cho nhiều thiết bị dân dụng và văn phòng.
- Thiết kế gọn nhẹ, bề rộng chỉ 22,5 mm, màu trắng tinh khiết RAL 9010, phù hợp nội thất.
- Vỏ nhựa chống cháy, cách điện tốt, đạt chuẩn IP20.
3. Thông số kỹ thuật - Thiết bị cắt sét ÜSS 45-O-RW
Thông số | Giá trị |
|---|---|
| Mã hàng | 6117473 |
| Loại thiết bị | Type 3 – Class III – SPD AC |
| Điện áp định mức | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng xả định mức (In – 8/20µs) | 2,5 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 5 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | Modul 45, 1P |
| Dòng tải định mức | 16 A |
| Màu sắc | Trắng tinh khiết RAL 9010 |
| Nhiệt độ hoạt động | -25 °C … +45 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 24–36 tháng |
4. Ứng dụng
- Bảo vệ ổ cắm Modul 45 trong văn phòng, trung tâm thương mại, nhà ở.
- Lắp đặt trong máng điện, ống dẫn Rapid 45, hệ thống âm sàn.
- Bảo vệ máy tính, TV, modem, router, thiết bị văn phòng khỏi quá áp do sét lan truyền .
- Giải pháp hiệu quả cho khu vực ổ cắm phụ tải đầu cuối theo chuẩn IEC 61643-11.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp trọn gói giải pháp chống sét SPD OBO:
- Tư vấn thiết kế hệ thống chống sét Modul 45 cho văn phòng và dân dụng.
- Đề xuất giải pháp tối ưu chi phí phù hợp công trình.
- Thi công lắp đặt SPD an toàn, đúng kỹ thuật, nhanh chóng.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 24–36 tháng, hỗ trợ kỹ thuật lâu dài.
