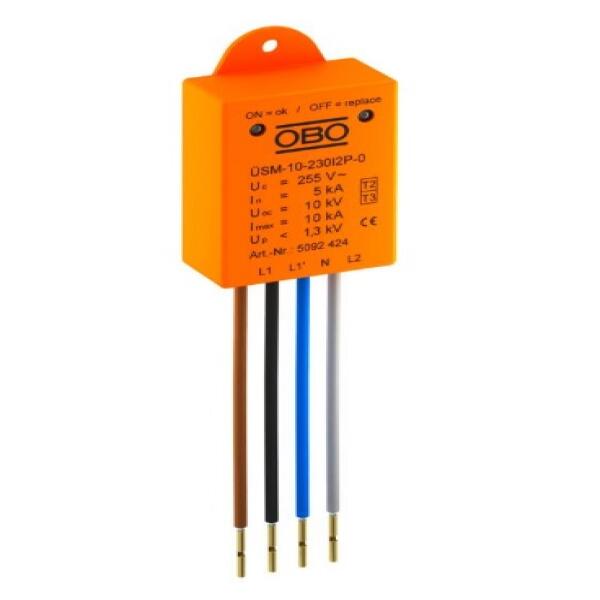

Thiết bị cắt sét ÜSM-10-230I2P-0
1. Giới thiệu
- ÜSM-10-230I2P-0 là thiết bị chống sét lan truyền Type 2+3 do OBO Bettermann – Đức sản xuất, chuyên dùng bảo vệ đèn LED và thiết bị điện tử nhạy cảm trong hệ thống điện 230V.
- Khác với phiên bản có PE, model này được thiết kế cho đèn cách ly lớp bảo vệ II (Class II – không có dây PE). Thiết bị có khả năng chịu dòng xả định mức 5 kA, cực đại 10 kA (8/20µs), cấp bảo vệ điện áp ≤1,3 kV, đảm bảo an toàn cho các hệ thống chiếu sáng công cộng và dân dụng.
2. Đặc điểm nổi bật
- Type 2+3 – Class II+III, bảo vệ chống sét lan truyền nhiều cấp.
- Dùng cho hệ thống LED 230V AC, 2 pha, không yêu cầu PE.
- Dòng xả định mức (In) 5 kA, dòng cực đại (Imax) 10 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,3 kV, thời gian đáp ứng <25 ns.
- Có hiển thị trạng thái, tự động ngắt tải khi SPD hỏng.
- Thiết kế nhỏ gọn (155 × 40 × 21 mm), dễ lắp trong hộp cột đèn, máng cáp, hộp đấu nối.
- Dòng tải định mức 16 A, đảm bảo vận hành ổn định cho LED driver.
- Vỏ nhựa cách điện cao cấp, cấp bảo vệ IP20.
3. Thông số kỹ thuật - Thiết bị cắt sét ÜSM-10-230I2P-0
Thông số | Giá trị |
|---|---|
| Mã hàng | 5092424 |
| Loại thiết bị | Type 2+3 – Class II+III – SPD AC |
| Điện áp định mức | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng xả định mức (In – 8/20µs) | 5 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 10 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,3 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 2P (không PE – Class II) |
| Dòng tải định mức | 16 A |
| Kích thước | 155 × 40 × 21 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 36–48 tháng |
4. Ứng dụng
- Bảo vệ đèn LED chiếu sáng công cộng, đèn đường Class II (không PE).
- Lắp trong hộp cột đèn, máng cáp, hộp đấu nối ngầm.
- Ứng dụng cho hệ thống chiếu sáng dân dụng, thương mại, văn phòng.
- Bảo vệ LED driver và thiết bị điện tử nhạy cảm khỏi quá áp do sét lan truyền.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối và cung cấp chống sét trọn gói SPD OBO:
- Tư vấn thiết kế hệ thống chống sét chiếu sáng công cộng & dân dụng.
- Đưa ra giải pháp chi phí tối ưu, đảm bảo hiệu quả.
- Thi công lắp đặt SPD chuyên nghiệp, đúng kỹ thuật.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 36–48 tháng, hỗ trợ kỹ thuật lâu dài.
