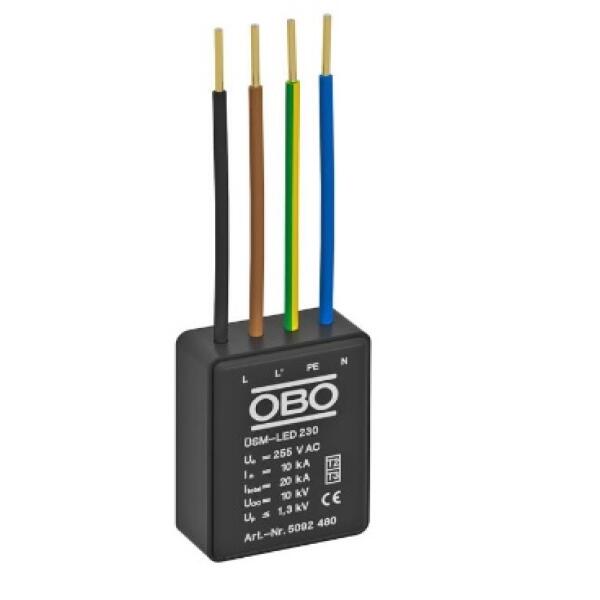

Thiết bị cắt sét ÜSM-LED 230
1. Giới thiệu
- ÜSM-LED 230 là thiết bị chống sét lan truyền Type 2+3 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống chiếu sáng LED 230V.
- Thiết bị có thiết kế nhỏ gọn, dễ lắp trong đầu đèn LED, hộp đấu nối cột đèn, máng cáp. Với cấu hình 1+NPE, sản phẩm chịu được dòng xả định mức 10 kA, dòng cực đại 20 kA (8/20µs), giúp bảo vệ LED driver và toàn bộ hệ thống chiếu sáng công cộng, dân dụng, thương mại.
2. Đặc điểm nổi bật
- Type 2+3 – Class II+III, bảo vệ chống sét lan truyền nhiều cấp.
- Chuyên dụng cho hệ thống LED 230V AC.
- Dòng xả định mức (In) 10 kA, dòng cực đại (Imax) 20 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,3 kV, phản ứng cực nhanh <25 ns.
- Có hiển thị trạng thái hoạt động (visual function display).
- Thiết kế gọn nhẹ (3,5 kg/100pcs), dễ lắp trực tiếp trong đèn LED hoặc hộp cột đèn.
- Dòng tải định mức 16 A, bảo đảm không ảnh hưởng đến vận hành của LED driver.
- Vỏ nhựa PA UL94-V0, cách điện, chống cháy.
- Có tùy chọn chức năng cắt tải khi SPD hỏng (version tùy chọn).
3. Thông số kỹ thuật - Thiết bị cắt sét ÜSM-LED 230
Thông số | Giá trị |
|---|---|
| Mã hàng | 5092480 |
| Loại thiết bị | Type 2+3 – Class II+III – SPD AC |
| Điện áp định mức | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng xả định mức (In – 8/20µs) | 10 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 20 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,3 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 1+NPE |
| Dòng tải định mức | 16 A |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 36–48 tháng |
4. Ứng dụng
- Bảo vệ hệ thống đèn LED công cộng, đèn đường, chiếu sáng đô thị.
- Lắp đặt trong đầu đèn LED, hộp cột đèn, hộp nối ngầm, máng cáp.
- Hệ thống chiếu sáng dân dụng, thương mại, khu công nghiệp.
- Bảo vệ LED driver và thiết bị điện tử nhạy cảm trước xung sét lan truyền.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp giải pháp chống sét trọn gói với SPD OBO:
- Tư vấn thiết kế hệ thống chống sét cho chiếu sáng LED công cộng và dân dụng.
- Đưa ra giải pháp chi phí tối ưu, hiệu quả lâu dài.
- Thi công lắp đặt SPD đúng kỹ thuật, an toàn, chuẩn IEC/TCVN.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 36–48 tháng, hỗ trợ kỹ thuật trọn đời.
