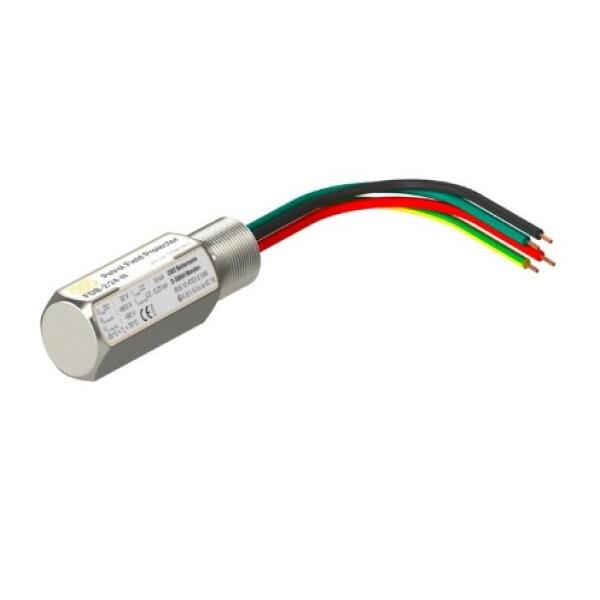

Thiết bị chống sét tín hiệu FDB-3 24-M
1. Giới thiệu
FDB-3 24-M là thiết bị chống sét tín hiệu (Field Device Protector) do OBO Bettermann – Đức sản xuất, chuyên dụng bảo vệ cảm biến đo lường và hệ thống bus intrinsically safe (Ex i) trong môi trường nguy hiểm cháy nổ (Ex zone 1/21 và 2/22).
Sản phẩm có thiết kế 3 cực – 24 V DC, kết nối ren metric M20 x 1.5, vỏ thép không gỉ V2A với công nghệ đúc kín chịu áp lực, đạt chứng nhận ATEX II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb. Thiết bị đảm bảo bảo vệ an toàn cho các flow sensor, temperature sensor trong hệ thống công nghiệp dầu khí, hóa chất.
2. Đặc điểm nổi bật
- SPD tín hiệu 3 cực – 24 V DC, chuẩn Ex zone.
- Chịu dòng xung 10 kA (8/20µs).
- Điện áp làm việc liên tục (Uc): 32 V DC / 22 V AC.
- Điện dung dây-dây < 17 pF, dây-đất < 26 pF → không gây suy hao tín hiệu.
- Mức bảo vệ: dây-dây < 80 V, dây-đất < 800 V.
- Đạt chứng nhận ATEX II 2(1) G Ex ia IIC T4..T6 Gb (BVS 10 ATEX E 048).
- Tiêu chuẩn thử nghiệm: IEC 61643-21 – SPD tín hiệu Type 2+3 (Class II+III / C2+C1).
- Thiết kế ren M20 x 1.5, đấu nối bằng cáp 1.5 mm² dài 250 mm.
- Vỏ thép không gỉ V2A, chống ăn mòn, đạt cấp bảo vệ IP65/67.
- Nhiệt độ làm việc: -20 °C … +70 °C.
3. Thông số kỹ thuật - Thiết bị chống sét tín hiệu FDB-3 24-M
Thông số | Giá trị |
|---|---|
| Mã hàng | 5098382 |
| Loại thiết bị | SPD tín hiệu Type 2+3 (Class II+III / C2+C1) |
| Số cực | 3 cực |
| Điện áp làm việc liên tục (Uc) | 32 V DC / 22 V AC |
| Dòng xung tổng (Itotal – 8/20µs) | 10 kA |
| Điện dung dây-dây | < 17 pF |
| Điện dung dây-đất | < 26 pF |
| Mức bảo vệ dây-dây | < 80 V |
| Mức bảo vệ dây-đất | < 800 V |
| Chuẩn thử nghiệm | IEC 61643-21 |
| Kiểu lắp đặt | Ren M20 x 1.5, cáp 1.5 mm² dài 250 mm |
| Cấp bảo vệ | IP65/67 |
| Chứng nhận | ATEX II 2(1) G Ex ia IIC T4..T6 Gb |
| Vật liệu vỏ | Thép không gỉ V2A |
| Nhiệt độ hoạt động | -20 °C … +70 °C |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ cảm biến lưu lượng (flow sensor), cảm biến nhiệt độ (temperature sensor).
- Hệ thống bus intrinsically safe (Ex i) trong dầu khí, hóa chất.
- Các khu vực nguy hiểm Ex zone 1/21, 2/22 yêu cầu an toàn chống cháy nổ.
- Ứng dụng trong SCADA, DCS, hệ thống điều khiển công nghiệp.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối và cung cấp giải pháp chống sét SPD tín hiệu OBO tại Việt Nam:
- Tư vấn thiết kế bảo vệ tín hiệu cảm biến và bus Ex i.
- Đề xuất giải pháp chi phí tối ưu cho nhà máy dầu khí, hóa chất.
- Thi công lắp đặt SPD tín hiệu đạt chuẩn IEC/TCVN, an toàn Ex zone.
- Bàn giao CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
