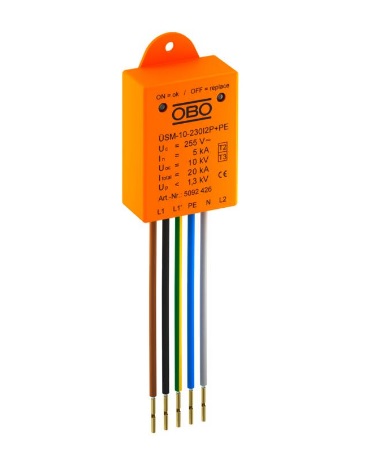

Thiết bị cắt sét ÜSM-10-230I2P+PE
1. Giới thiệu
- ÜSM-10-230I2P+PE là thiết bị chống sét lan truyền Type 2+3 do OBO Bettermann – Đức sản xuất, chuyên dùng bảo vệ đèn LED và các thiết bị điện tử trong hệ thống điện 230V.
- Thiết bị có cấu hình 2P+PE, phù hợp cho các hệ thống chiếu sáng có 2 pha (power reduction). Với khả năng chịu dòng xả định mức 5 kA, dòng cực đại 10 kA (8/20µs) và cấp bảo vệ điện áp ≤1,3 kV, sản phẩm đảm bảo an toàn cho các thiết bị chiếu sáng và điện tử nhạy cảm.
2. Đặc điểm nổi bật
- Type 2+3 – Class II+III, bảo vệ nhiều cấp chống sét lan truyền .
- Dùng cho hệ thống LED 230V AC, 2 pha + PE.
- Dòng xả định mức (In) 5 kA, dòng cực đại (Imax) 10 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,3 kV, thời gian đáp ứng nhanh <25 ns.
- Có hiển thị trạng thái hoạt động, tự động ngắt mạch tải khi SPD hỏng.
- Thiết kế nhỏ gọn (155 × 40 × 21 mm), dễ lắp trong hộp cột đèn, máng cáp, hộp nối.
- Dòng tải định mức qua SPD lên tới 16 A.
- Cấu tạo chắc chắn, vỏ nhựa cách điện cao cấp, cấp bảo vệ IP20.
3. Thông số kỹ thuật - Thiết bị cắt sét ÜSM-10-230I2P+PE
Thông số | Giá trị |
|---|---|
| Mã hàng | 5092426 |
| Loại thiết bị | Type 2+3 – Class II+III – SPD AC |
| Điện áp định mức | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng xả định mức (In – 8/20µs) | 5 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 10 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,3 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 2P + PE |
| Dòng tải định mức | 16 A |
| Kích thước | 155 × 40 × 21 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 36–48 tháng |
4. Ứng dụng
- Bảo vệ đèn LED chiếu sáng công cộng, đèn đường 2 pha.
- Lắp đặt trong hộp đấu nối, hộp cột đèn, máng cáp, ống điện ngầm.
- Hệ thống chiếu sáng thương mại, khu dân cư, tòa nhà văn phòng.
- Bảo vệ thiết bị điện tử nhạy cảm và LED driver khỏi xung sét lan truyền.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp trọn gói giải pháp chống sét lan truyền với SPD OBO:
- Tư vấn thiết kế hệ thống chống sét cho chiếu sáng công cộng và dân dụng.
- Đưa ra giải pháp chi phí tối ưu, đảm bảo hiệu quả và độ bền.
- Thi công lắp đặt SPD đúng kỹ thuật, an toàn, chuẩn IEC/TCVN.
- Bàn giao CO, CQ, PL, INV và sơ đồ đấu nối đầy đủ.
- Bảo hành chính hãng 36–48 tháng, hỗ trợ kỹ thuật lâu dài.
