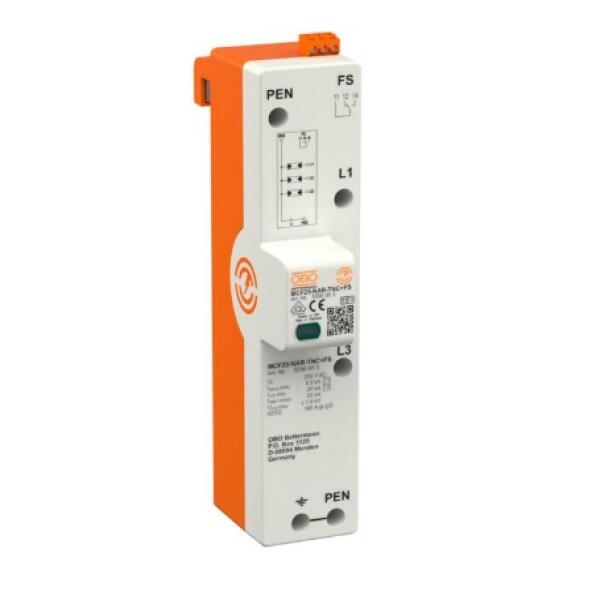

Thiết bị cắt sét MCF25-NAR-TNC+FS
1. Giới thiệu
MCF25-NAR-TNC+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-C.
Thiết bị được thiết kế để lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, phù hợp lắp ở khu vực trước công tơ (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét 25 kA (10/350µs) mỗi cực, tổng 75 kA, kết hợp chức năng bảo vệ Type 2, sản phẩm giúp bảo vệ toàn diện hệ thống điện khỏi cả sét trực tiếp và lan truyền.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, chống sét trực tiếp & lan truyền.
- Thiết kế cho hệ thống TN-C, lắp trên busbar 40 mm.
- Dòng sét chịu đựng (Iimp) 25 kA/cực (10/350µs), tổng cộng 75 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có tiếp điểm cảnh báo từ xa (remote signalling – RS) dạng chuyển mạch.
- Hiển thị trạng thái trực quan (visual display).
- Khả năng dập dòng theo tải (line follow current quenching) 50 kA.
- Phù hợp dùng với cầu chì bảo vệ đến 160 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, cách điện tốt.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF25-NAR-TNC+FS
| Thông số | Giá trị |
| Mã hàng | 5096953 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-C |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét chịu đựng (Iimp – 10/350µs) | 25 kA/cực, tổng 75 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3 cực + PEN |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiếp điểm RS | Có – dạng changeover |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Lắp tại tủ điện tổng đầu vào (pre-meter area) cho hệ thống điện TN-C.
- Bảo vệ toàn bộ hệ thống điện hạ thế khỏi sét trực tiếp và lan truyền.
- Công trình dân dụng, thương mại, công nghiệp có sơ đồ TN-C.
- Các tòa nhà, nhà máy, trạm phân phối cần chống sét phối hợp LPZ 0→2.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính thức SPD OBO tại Việt Nam, cung cấp trọn gói dịch vụ:
- Tư vấn thiết kế hệ thống chống sét theo sơ đồ TN-C/TT/TN-S.
- Đưa ra giải pháp chi phí tối ưu cho từng loại công trình.
- Thi công lắp đặt SPD đạt chuẩn IEC/TCVN, an toàn tuyệt đối.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
