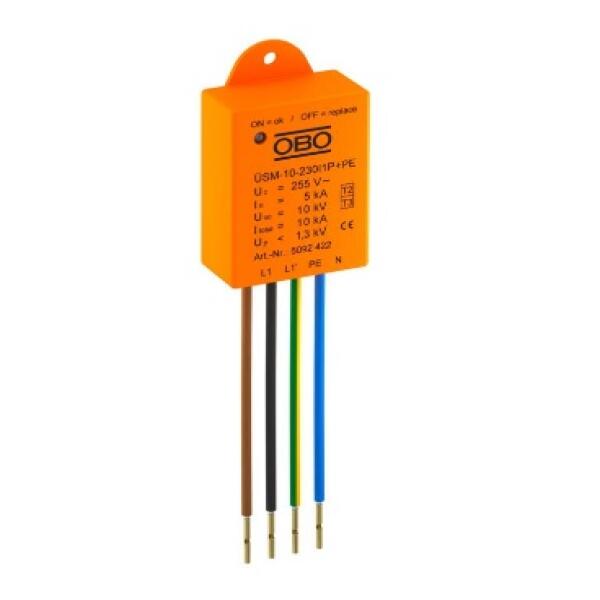

Thiết bị cắt sét ÜSM-10-230I1PE25
1. Giới thiệu
- ÜSM-10-230I1PE25 là thiết bị chống sét lan truyền Type 2+3 do OBO Bettermann – Đức sản xuất, được thiết kế chuyên dụng để bảo vệ đèn LED và các thiết bị điện tử nhạy cảm khỏi xung sét lan truyền.
- Thiết bị nhỏ gọn, phù hợp lắp trong hộp đấu nối cột đèn, hộp nối dây, máng cáp hoặc ngay trước bộ nguồn LED driver. Với cấu hình 1+NPE, sản phẩm có khả năng chịu dòng xả định mức 5 kA, cực đại 10 kA (8/20µs), bảo vệ tin cậy cho hệ thống chiếu sáng công cộng và dân dụng.
2. Đặc điểm nổi bật
- Type 2+3 – Class II+III, bảo vệ chống sét lan truyền nhiều cấp.
- Chuyên dụng cho hệ thống chiếu sáng LED 230V AC.
- Dòng xả định mức (In) 5 kA, dòng cực đại (Imax) 10 kA (8/20µs).
- Cấp bảo vệ điện áp ≤ 1,5 kV, phản ứng nhanh <25 ns.
- Thiết kế nhỏ gọn, phù hợp lắp trong hộp cột đèn, hộp đấu nối ngầm, máng cáp.
- Có hiển thị trạng thái, ngắt mạch tải khi SPD hỏng.
- Hỗ trợ dòng tải qua SPD lên tới 16 A, đảm bảo hoạt động ổn định cho hệ thống đèn.
- Vỏ nhựa cách điện cao cấp, cấp bảo vệ IP20.
3. Thông số kỹ thuật - Thiết bị cắt sét ÜSM-10-230I1PE25
Thông số | Giá trị |
|---|---|
| Mã hàng | 5092440 |
| Loại thiết bị | Type 2+3 – Class II+III – SPD AC |
| Điện áp định mức | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng xả định mức (In – 8/20µs) | 5 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 10 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 1+NPE |
| Dòng tải định mức | 16 A |
| Kích thước | 315 × 40 × 21 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 36–48 tháng |
4. Ứng dụng
- Bảo vệ đèn LED công cộng, chiếu sáng đường phố.
- Ứng dụng trong hộp cột đèn, hộp đấu nối ngầm, ống cáp ngầm, máng cáp.
- Lắp đặt tại tủ điện chiếu sáng, hệ thống LED dân dụng và thương mại.
- Bảo vệ các thiết bị điện tử nhạy cảm trong mạng 230V khỏi sét lan truyền.
5. Dịch vụ Tân Tiến

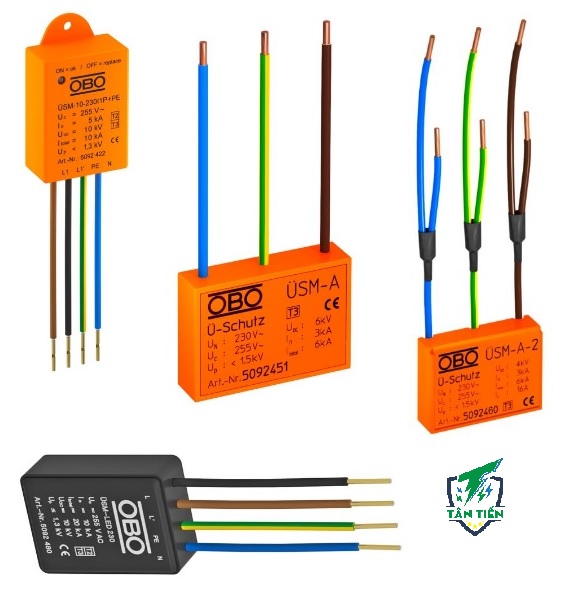

- Tân Tiến cung cấp trọn gói giải pháp chống sét với SPD OBO:
- Tư vấn thiết kế hệ thống chống sét cho chiếu sáng công cộng, dân dụng.
- Đề xuất giải pháp chi phí tối ưu, hiệu quả lâu dài.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn, đúng kỹ thuật.
- Cung cấp đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành sản phẩm 36–48 tháng, hỗ trợ kỹ thuật trọn đời.
