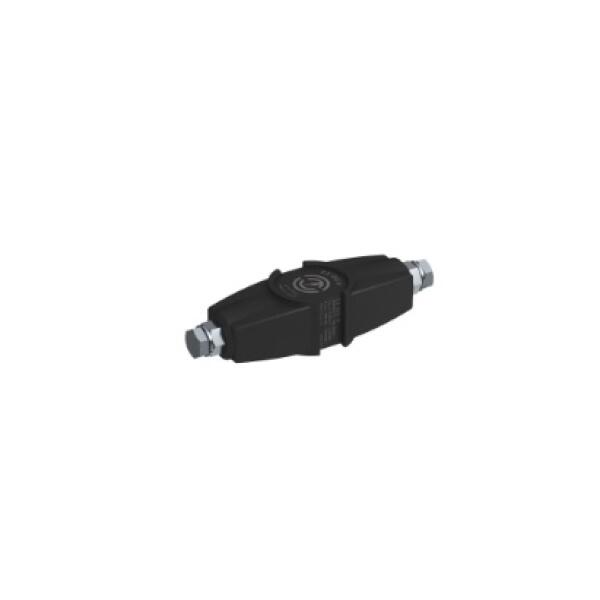

Thiết bị cắt sét EX ISG H
1. Giới thiệu
- EX ISG H là thiết bị chống sét khe hở (Spark Gap) đạt chuẩn IEC 62561-3 / VDE 0185-561-3, do OBO Bettermann – Đức sản xuất.
- Sản phẩm được thiết kế để sử dụng trong khu vực có nguy cơ cháy nổ (Ex zone 1/21 và 2/22), chuyên cho việc nối đẳng thế gián tiếp các bích cách điện, đầu nối cách điện trong đường ống dẫn dầu khí, hóa chất hoặc hệ thống KKS chống ăn mòn điện hóa.
- Với khả năng chịu dòng sét đến 100 kA (10/350µs), cùng chứng chỉ quốc tế ATEX, IECEx, INMETRO, thiết bị bảo đảm an toàn tuyệt đối trong môi trường khắc nghiệt, yêu cầu cao về chống cháy nổ.
2. Đặc điểm nổi bật
- Spark Gap chống sét đạt tiêu chuẩn IEC/EN quốc tế.
- Không có dây kết nối đi kèm (kích thước nhỏ gọn, 160 × 45 × 35 mm).
- Điện áp đánh thủng tần số: 0,56 kV, điện áp xung định mức 1,25 kV.
- Điện áp DC chịu đựng: 354 V, điện áp AC chịu đựng: 250 V.
- Chịu dòng sét 100 kA (10/350µs), dòng phóng định mức 100 kA.
- Vỏ hợp kim kẽm đúc, chống cháy nổ, chịu áp lực cao.
- Cấp bảo vệ IP65/IP67, phù hợp lắp ngoài trời và trong môi trường Ex.
- Nhiệt độ hoạt động: -20 °C … +60 °C.
- Đạt chứng chỉ ATEX, IECEx, INMETRO.
3. Thông số kỹ thuật - Thiết bị cắt sét EX ISG H
Thông số | Giá trị |
|---|---|
| Mã hàng | 5240030 |
| Loại thiết bị | Spark Gap chống sét – IEC 62561-3 |
| Điện áp đánh thủng tần số (AC sparkover) | 0,56 kV |
| Điện áp xung định mức | 1,25 kV |
| Điện áp DC chịu đựng | 354 V |
| Điện áp AC chịu đựng | 250 V |
| Khả năng chịu dòng sét | 100 kA (10/350µs) |
| Dòng phóng định mức | 100 kA |
| Cấp bảo vệ | IP65/IP67 |
| Kích thước | 160 × 45 × 35 mm |
| Nhiệt độ hoạt động | -20 °C … +60 °C |
| Vật liệu | Hợp kim kẽm đúc |
| Tiêu chuẩn | IEC 62561-3, ATEX, IECEx, INMETRO |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Nối đẳng thế gián tiếp cho bích cách điện, insulating flange trong đường ống dầu khí, hóa chất.
- Bảo vệ trong khu vực nguy hiểm Ex zones 1/21 và 2/22 theo chuẩn ATEX/IECEx.
- Ứng dụng trong hệ thống KKS chống ăn mòn điện hóa.
- Các nhà máy lọc dầu, khí hóa lỏng, hóa chất, năng lượng cần bảo vệ an toàn.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp giải pháp chống sét trọn gói với Spark Gap OBO:
- Tư vấn thiết kế nối đẳng thế chống sét cho khu vực Ex.
- Đưa ra giải pháp chi phí tối ưu cho nhà máy dầu khí, hóa chất.
- Thi công lắp đặt Spark Gap an toàn, chuẩn ATEX/IECEx.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
