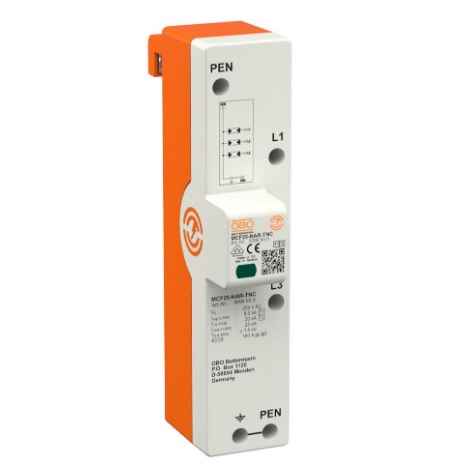

Thiết bị cắt sét MCF25-NAR-TNC
1. Giới thiệu
MCF25-NAR-TNC là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dùng cho hệ thống điện TN-C.
Sản phẩm được thiết kế để lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, đặc biệt phù hợp khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 25 kA (10/350µs) mỗi cực, tổng 75 kA, kết hợp chức năng chống sét Type 2, thiết bị mang lại giải pháp bảo vệ toàn diện cho hệ thống điện.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, chống sét trực tiếp và lan truyền.
- Dùng cho mạng TN-C, cấu hình 3 cực + PEN.
- Chịu dòng sét trực tiếp (Iimp) 25 kA/cực (10/350µs), tổng 75 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Lắp đặt trực tiếp trên busbar 40 mm, dễ dàng và chắc chắn.
- Hiển thị trạng thái bằng chỉ thị trực quan (visual).
- Có khả năng dập dòng theo tải đến 50 kA, phù hợp cầu chì bảo vệ tối đa 160 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, bền cơ học, cách điện tốt.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF25-NAR-TNC
| Thông số | Giá trị |
| Mã hàng | 5096950 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-C |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 25 kA/cực, tổng 75 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3 cực + PEN |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào trong hệ thống điện TN-C.
- Ứng dụng cho nhà máy, tòa nhà cao tầng, trung tâm thương mại.
- Lắp đặt tại khu vực có nguy cơ sét đánh trực tiếp và lan truyền.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính thức SPD OBO tại Việt Nam, cung cấp trọn gói dịch vụ:
- Tư vấn thiết kế hệ thống chống sét lan truyền theo chuẩn IEC/TCVN.
- Đề xuất giải pháp chi phí tối ưu cho từng loại công trình.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn tuyệt đối.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
