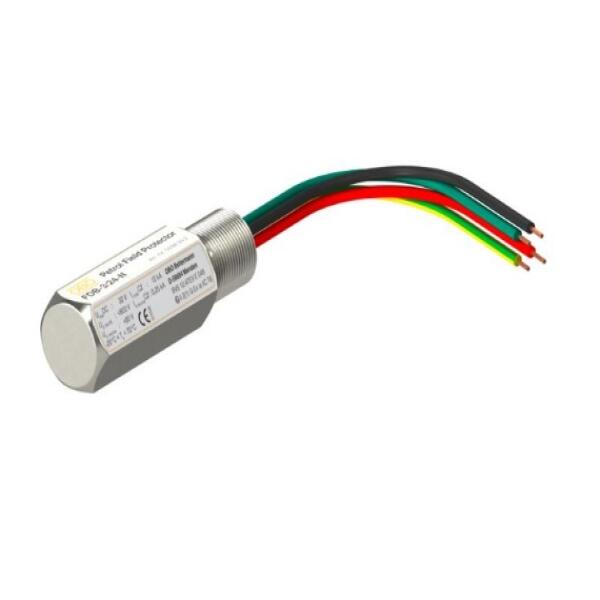

Thiết bị chống sét tín hiệu FDB-3 24-N
1. Giới thiệu
FDB-3 24-N là thiết bị chống sét tín hiệu (Field Device Protector) do OBO Bettermann – Đức sản xuất, chuyên bảo vệ cảm biến đo lường và hệ thống bus intrinsically safe (Ex i) trong môi trường nguy hiểm cháy nổ (Ex zone 1/21 và 2/22).
Thiết bị có cấu hình 3 cực – 24 V DC, sử dụng kết nối ren NPT 1/2", vỏ thép không gỉ V2A với công nghệ đúc kín chịu áp lực. Được chứng nhận ATEX II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb, FDB-3 24-N đáp ứng đầy đủ yêu cầu bảo vệ cảm biến trong các ngành dầu khí, hóa chất, năng lượng.
2. Đặc điểm nổi bật
- SPD tín hiệu 3 cực – 24 V DC, ren NPT 1/2".
- Chịu dòng xung 10 kA (8/20µs).
- Điện áp làm việc liên tục (Uc): 32 V DC / 22 V AC.
- Điện dung dây-dây < 17 pF, dây-đất < 26 pF → không gây suy hao tín hiệu.
- Mức bảo vệ: dây-dây < 80 V, dây-đất < 800 V.
- Chứng nhận ATEX II 2(1) G Ex ia IIC T4..T6 Gb (BVS 10 ATEX E 048).
- Chuẩn thử nghiệm: IEC 61643-21 – SPD tín hiệu Type 2+3 (Class II+III / C2+C1).
- Lắp đặt dạng screw-on, đấu nối bằng cáp 1.5 mm² dài 250 mm.
- Vỏ thép không gỉ V2A, chống ăn mòn, cấp bảo vệ IP65/67.
- Nhiệt độ làm việc: -20 °C … +70 °C.
3. Thông số kỹ thuật - Thiết bị chống sét tín hiệu FDB-3 24-N
Thông số | Giá trị |
|---|---|
| Mã hàng | 5098392 |
| Loại thiết bị | SPD tín hiệu Type 2+3 (Class II+III / C2+C1) |
| Số cực | 3 cực |
| Điện áp làm việc liên tục (Uc) | 32 V DC / 22 V AC |
| Dòng xung tổng (Itotal – 8/20µs) | 10 kA |
| Điện dung dây-dây | < 17 pF |
| Điện dung dây-đất | < 26 pF |
| Mức bảo vệ dây-dây | < 80 V |
| Mức bảo vệ dây-đất | < 800 V |
| Chuẩn thử nghiệm | IEC 61643-21 |
| Kiểu lắp đặt | Ren NPT 1/2", cáp 1.5 mm² dài 250 mm |
| Cấp bảo vệ | IP65/67 |
| Chứng nhận | ATEX II 2(1) G Ex ia IIC T4..T6 Gb |
| Vật liệu vỏ | Thép không gỉ V2A |
| Nhiệt độ hoạt động | -20 °C … +70 °C |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ cảm biến lưu lượng, cảm biến nhiệt độ, thiết bị đo lường hiện trường.
- Ứng dụng cho bus intrinsically safe (Ex i) trong dầu khí, hóa chất.
- Các khu vực nguy hiểm Ex zone 1/21, 2/22 yêu cầu chống cháy nổ.
- Dùng trong hệ thống SCADA, DCS, điều khiển công nghiệp.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp trọn gói giải pháp chống sét SPD tín hiệu OBO tại Việt Nam:
- Tư vấn thiết kế bảo vệ tín hiệu sensor, SCADA, bus Ex i.
- Đưa ra giải pháp chi phí tối ưu cho công trình công nghiệp.
- Thi công lắp đặt SPD tín hiệu an toàn, chuẩn IEC/TCVN.
- Bàn giao CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
